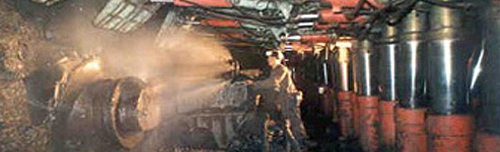

噴霧泵站主要為采煤、掘進作業面及其他需求噴霧滅塵的當地供給動力源。噴霧泵站由噴霧泵和過濾器組兩站分構成，其構造方式有整體式和分體式兩種。

作業原理

噴霧泵為臥式三柱塞往復泵。由三相溝通四極防爆電機驅動，經一級齒輪減速，股動三曲拐曲軸旋轉，再經連桿、滑塊股動柱塞作往復運動，使作業液在泵頭中經吸排液閥組吸入和排出，從而使電能轉換成液壓能，輸出壓力水供采煤機運用。

構造簡介

噴霧泵主要由曲軸箱、鋼套組件、泵頭組件等構成。在泵頭的排液腔一側裝有安全閥，另一側裝有溢流閥。在進液腔蓋上方設有放氣孔，以放盡該腔空氣；在進液腔蓋下方設有防凍放液孔，能夠放盡進液腔內液體。泵頭組件是泵的液力端。在泵頭下部裝有三組吸液閥，上部裝有三組排液閥。三個高壓腔端部的壓蓋上均設有放氣孔，為開泵時或作業中需放盡各腔的空氣而設置。高壓鋼套組件，柱塞密封為三道矩形密封圈。

安全閥是泵超越調定壓力時起安全開釋液體的功能。其敞開壓力為：

泵調定壓力Mpa

閥敞開壓力Mpa

≤12.5　110%～120%

>12.5～25　110%～115%

泵運用指南

運用單位有必要指定經專門培訓的泵站司機進行操作辦理。

泵應水平放置，以堅持杰出的光滑條件。

在運用泵前，傳動箱按規則加清潔的N68機械油，加油有必要在濾網口加入。油位在泵作業時不該低于油標玻璃的紅線但應在綠線之下。查看各銜接管道是不是有滲漏景象，吸液軟管是不是有折疊。各部位的緊固件是不是松動。

在承認無故障后，將箱體吸液腔的放氣螺堵擰松，把吸液腔空氣放盡，等出液后擰緊。旋松溢流閥先導閥調壓螺帽，再點動電源開關，調查電機轉向與所示箭頭方向是不是一樣，如方向不符，應糾正電機接線后，方可起動。

泵發動后，擰松高壓腔螺堵上的放氣螺釘，放盡高壓腔內的空氣，出液后即擰緊，空載作業5-10分鐘，待泵沒有反常噪音、振蕩、管道走漏等景象，方可加載運用（逐漸擰緊溢流閥先導閥調壓螺帽，使泵站壓力≤公稱壓力）。

投入作業初期，要注意調查油溫、油位改變。油溫應低于85℃。油位不得低于油標玻璃的紅線。

在作業中要注意柱塞密封是不是正常，發現漏液。要及時停泵擰緊壓緊螺套。

在開端運轉后的前幾個月里，主張按以下間隔替換光滑油：

（a）運轉50 小時后，換首次油，并清潔油池；

（b）運轉500 小時后，換油并清潔油池；

（c）運轉1500 小時后，換油并清潔油池。
